[ GIS ] 대한민국 최신 행정구역(SHP) 다운로드 / GIS 엔진을 이용한 공간 통계 데이터 시각화 확장

anony mous 2020. 7. 1. 16:43

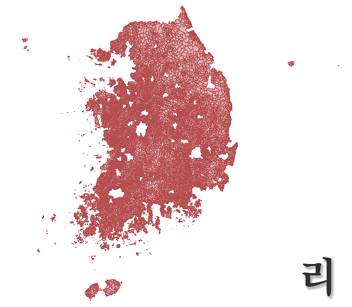

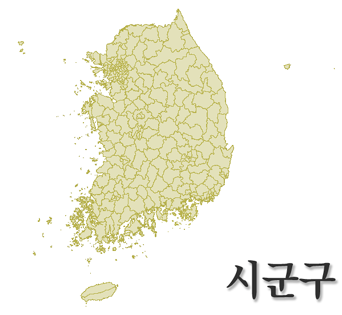

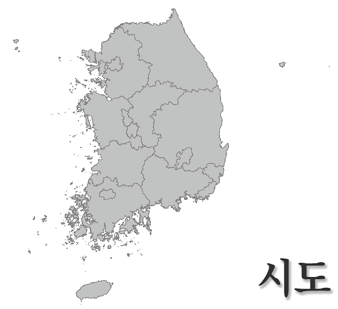

대한민국 최신 행정구역(SHP) 다운로드

행정구역도는 인구수에 따라 행정적 편의로 구분되며 자주 변경되므로 항상 최신 데이터를 활용하는 것이 좋습니다. 안전행정부에서 제공하는 새주소 데이터에서 행정구역도만을 일반 사용자들이 쉽게 사용할 수 있도록 병합하여 제공합니다.

2020년 5월 업데이트 다운로드
2019년 5월 업데이트 다운로드
2019년 2월 업데이트 다운로드
2018년 4월 업데이트 다운로드
2017년 3월 업데이트 다운로드
2016년 2월 업데이트 다운로드
2015년 6월 업데이트 다운로드
2014년 7월 업데이트 다운로드
2014년 5월 업데이트 다운로드
2013년 11월 업데이트 다운로드
2020년 5월 업데이트 다운로드
2019년 5월 업데이트 다운로드
2019년 2월 업데이트 다운로드
2018년 4월 업데이트 다운로드
2017년 3월 업데이트 다운로드
2016년 2월 업데이트 다운로드
2015년 6월 업데이트 다운로드
2014년 7월 업데이트 다운로드
2014년 5월 업데이트 다운로드
2013년 11월 업데이트 다운로드
2020년 5월 업데이트 다운로드
2019년 5월 업데이트 다운로드
2019년 2월 업데이트 다운로드
2018년 4월 업데이트 다운로드
2017년 3월 업데이트 다운로드
2016년 2월 업데이트 다운로드
2015년 6월 업데이트 다운로드
2014년 7월 업데이트 다운로드
2014년 5월 업데이트 다운로드
2013년 11월 업데이트 다운로드
2020년 5월 업데이트 다운로드
2019년 5월 업데이트 다운로드
2019년 5월 업데이트 다운로드
2019년 2월 업데이트 다운로드
2018년 4월 업데이트 다운로드
2017년 3월 업데이트 다운로드
2016년 2월 업데이트 다운로드
2015년 6월 업데이트 다운로드
2014년 7월 업데이트 다운로드
2014년 5월 업데이트 다운로드
2013년 11월 업데이트 다운로드



출처 :http://www.gisdeveloper.co.kr/?p=2332



GIS 엔진을 이용한 공간 통계 데이터 시각화 확장

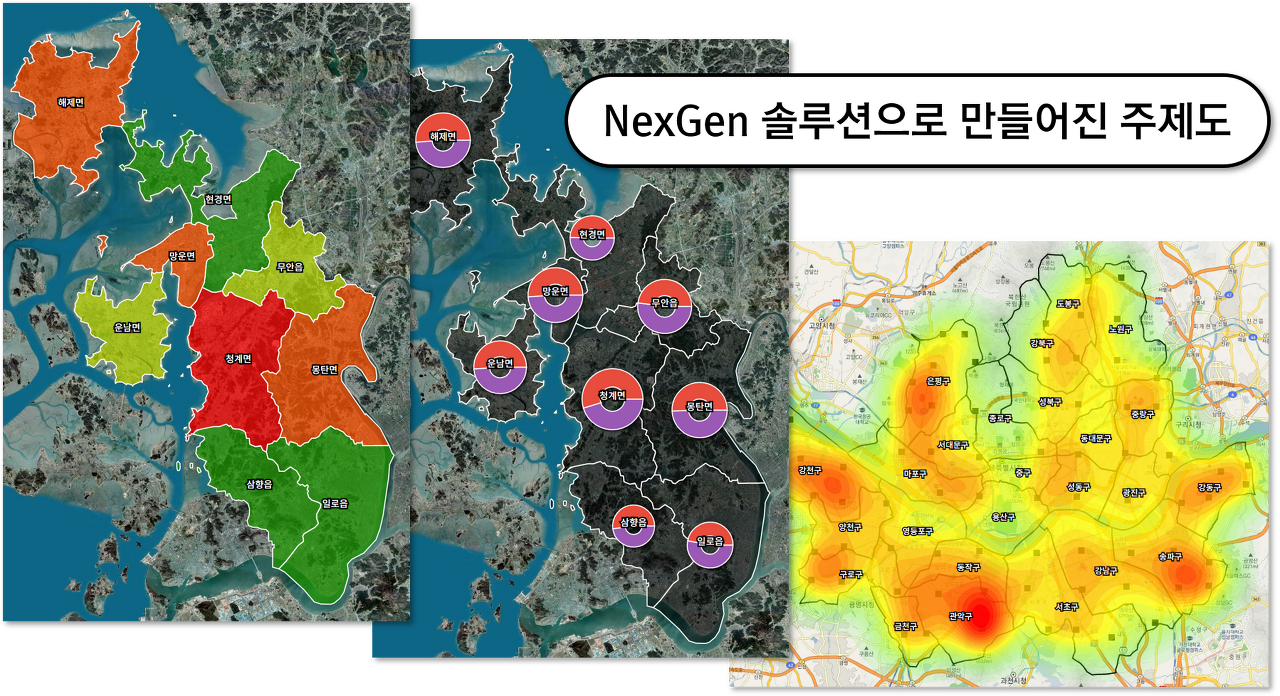

통계 데이터를 공간 상에 시각화하기 위해 지리정보시스템(GIS)을 활용하는 것은 매우 효과적인 방법입니다. 흔히 주제도(Thematic Map)라고 하는 단계색상구분도(Choropleth Map), 차트맵(Chart Map), 밀도맵(Densit Map) 등이 가능하여, 각각의 예시는 아래 그림과 같습니다.

이외에도 다양한 종류의 주제도가 있고, 표현하고자 하는 관점에서 새로운 주제도가 계속 생겨날 것입니다. 이에 대해 GIS 엔진을 이용하여 새로운 주제도를 생성하는 내용을 API 관점에서 정리해 봅니다. GIS 엔진에 대한 정의는 다양하지만, 여기서 언급하는 GIS 엔진은 클라이언트 관점에서 지도를 시각화하고 지도를 조작하는 기능 등을 API로 제공하는 프로그램입니다. 이러한 GIS 엔진 중 저희 회사에서 개발한 FingerEyes-Xr을 이용해 글을 작성합니다.

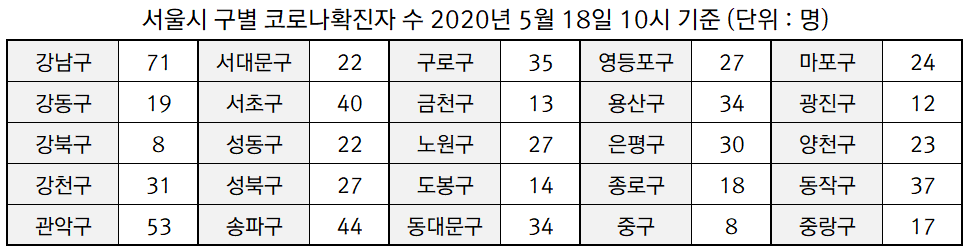

FingerEyes-Xr은 통계 데이터를 공간 데이터로 시각화하기 위해 GraphicLayer라는 클래스를 이용합니다. 그래픽 레이어는 다양한 그래픽 요소로 구성되는데, 새로운 종류의 그래픽 요소를 정의함(즉, 클래스를 확장함)으로써 공간 통계 데이터를 원하는 형태로 표현할 수 있습니다. 먼저 시각화하고자 하는 통계 데이터를 살펴보면 다음과 같습니다.

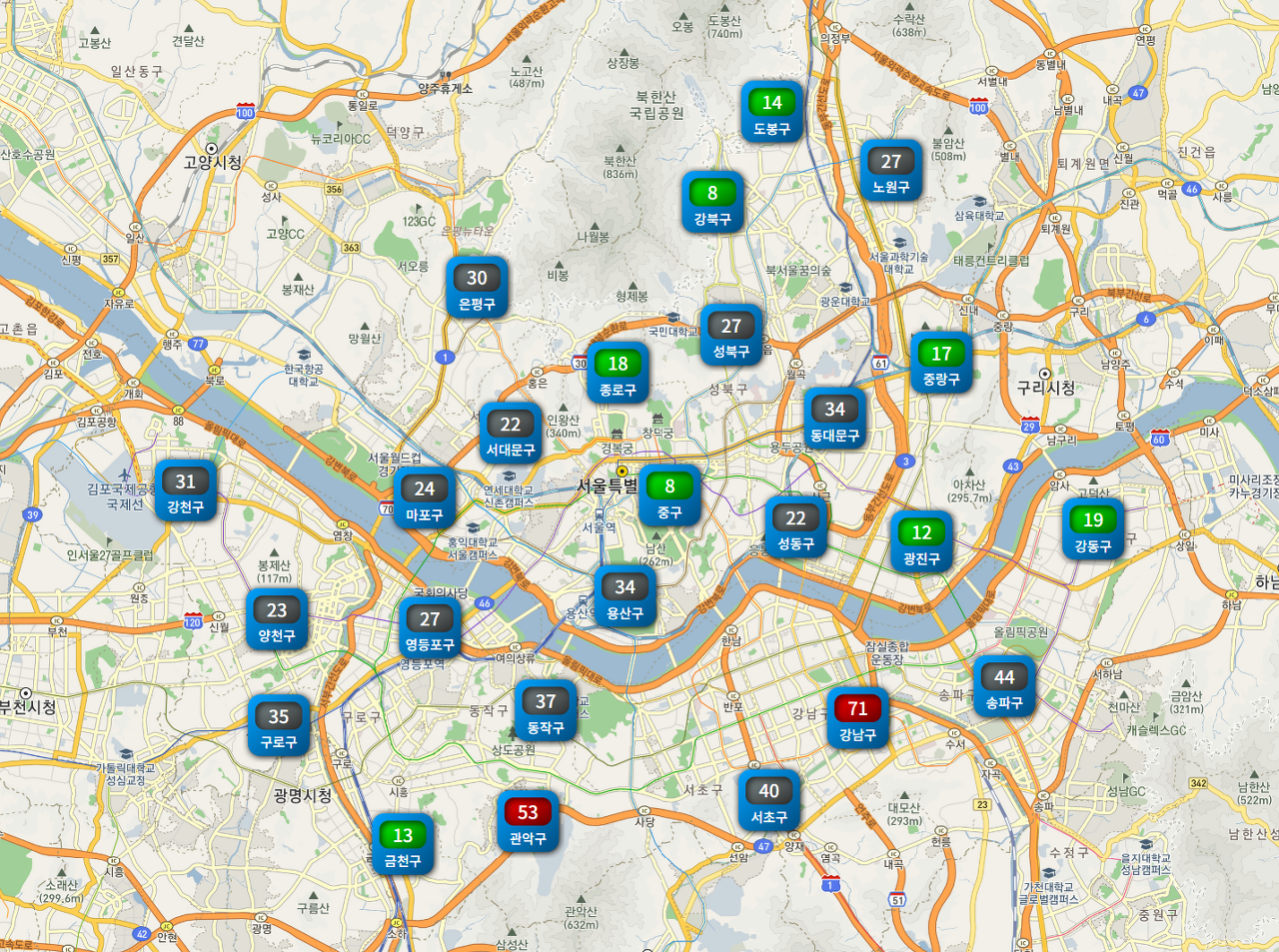

위의 통계 데이터를 그래픽 요소의 확장을 통해 시각화한 결과는 다음과 같습니다.

각 지역구 별로 코로나 확진자 수를 표현하고 있으며, 코로나 발생자가 많은 지역구은 빨간색으로, 적은 지역구는 초록색으로 표시하고 있습니다. 이제 위의 공간 통계 지도를 생성하기 위한 GIS 엔진의 API를 정리해 보겠습니다.

새로운 그래픽 요소를 추가하기 위해서는 GraphicRow를 부모 클래스로 하여 파생 클래스와 ShapeData를 부모 클래스로 하는 파생 클래스를 만들어 줍니다. GraphcRow의 파생 클래스는 통계 데이터가 어떻게 지도 상에 그려지는가를 정의하며, ShapeData의 파생 클래스는 그려지기 위해서 가져야할 데이터를 정의합니다. 앞서 본 통계 지도의 모습이 손톱 모양의 주제도라는 관점에서 각각의 파생 클래스를 NailNumberGraphicRow와 NailNumberShapeData라고 하겠습니다.

먼저 NailNumberGraphicRow 클래스의 코드에서 중요한 부분을 언급하면 다음과 같습니다.

NailNumberGraphicRow = Xr.Class({

extend: Xr.data.GraphicRow,



construct: function (id, /* NailNumberShapeData */ graphicData) {

Xr.data.GraphicRow.call(this, id, graphicData.clone());



// 그래픽 요소를 화면상에 시각화 하기 위해 필요한 심벌 정의

// NailNumberGraphicRow 클래스에서는 PenSymbol 객체 2개, BrushSymbol 객체 2개, FontSymbol 객체 2개를 사용했음

},



methods: {

MBR: function (/* CoordMapper */ coordMapper, /* SVG Element */ container) {

// 그래픽 요소가 공간 상에 차지하는 MBR을 정의해서 반환

},



/* SVG Element */ appendSVG: function (/* CoordMapper */ coordMapper, /* SVG Element */ container) {

// coordMapper는 지도 좌표를 화면 좌표로, 화면좌표를 지도 좌표로 변환하는 기능을 제공함

// 표현되는 모습에 따라 SVG 자식 요소를 생성하여 SVG container에 추가 함

// 자식 요소가 여러 개라면 g 요소를 부모로 하고, 이 g 요소를 반환함

}

}

});

GraphicRow의 파생 클래스는 최소한 MBR과 appendSVG 함수를 구현해야 합니다. 물론, 그래픽 요소의 편집을 위해서는 더 많은 함수와 인터페이스를 구현해야 하지만, 단순히 표현만을 위한다면 이 2개의 함수의 구현만으로도 충분합니다. 다음은 NailNumberShapeData 클래스의 코드입니다. 역시 중요한 부분만을 언급하면 다음과 같습니다.

Xr.data.NailNumberShapeData = Xr.Class({

extend: Xr.data.ShapeData,



construct: function (/* { pos: [x, y],

outbox_size: [width, height], inbox_size: [width, height],

title: '..', value: 0, title_offset_y: 0, value_offset_y: 0 } */ arg) {

Xr.data.ShapeData.call(this);



this._data = arg;

this._mbr = new Xr.MBR();

},



methods: {

/* ShapeData */ clone: function () {

let arg = {};

for (k in this._data) {

arg[k] = this._data[k];

}



let newThing = new Xr.data.NailNumberShapeData(arg);

newThing._mbr.copyFrom(this._mbr);



return newThing;

},



data: function () {

return this._data;

},



MBR: function () {

return this._mbr;

},



/* PointD */ representativePoint: function () {

// 그래픽 요소의 대표 좌표을 지정합니다.

// 대부분의 경우 MBR의 중심점이 대표 좌표입니다.

return new Xr.PointD(this._mbr.centerX(), this._mbr.centerY());

},



/* int */ type: function () {

return "NailNumberShapeData";

},

}

});

생성자에서 그래픽 요소로써 표현하는데 필요한 데이터들을 매개변수로 받습니다. 세부적인 API의 설명은 피하고 꼭 중요한 부분만을 언급하여 간단이 설명했지만, 공간 데이터의 시각화에 대해 원하는 어떠한 방법이라도 위의 방법을 통해 지원이 가능합니다.
